點擊圖片 查看大圖
產品關鍵詞 Product Keywords
- 過濾效率：99%
- 過濾原理：機械式濾筒技術
- 濾芯壽命：8-12 個月
- 濾芯材料：PTFE 覆膜阻燃濾芯
- 清灰方式：手動清灰、脈沖自動清灰
- 動力方式：外置式離心風機
- 入口方向：底部和側面進風
- 出口方向：頂部出風
- 收集溫度：≤ 80℃
- 工作噪聲：72dBA
- 安裝形式：立地
- 本體材料：合金鋼
- 外殼壽命：20 年
應用行業 Application
|
|
|
|
|
|
|
|
|
|
|
|
|
|
? |
?
可選配件：Optional accessories
|
|
?
特點：Characteristics?

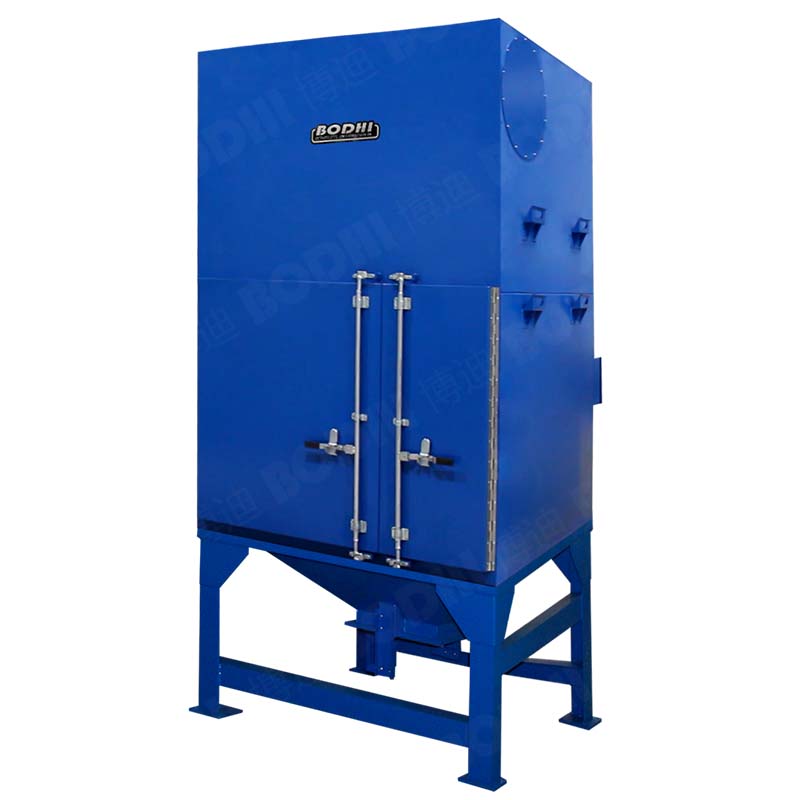

HCD-TFT 系列采用立式濾筒結構，在風機負壓的作用下，含塵氣體通過主機，煙霧和灰塵首先與預過濾擋板進行碰撞，含塵氣體中的大顆粒被撞下，火星被阻隔，同時含塵氣體經擋板撞擊后能均勻的與過濾器濾筒接觸。含塵氣體與濾筒接觸過程中，粉塵被攔截在濾筒外表面，干凈的空氣透過濾筒經風機排放到車間或室外。過濾效率可達 99.9%。因為 HCD-TFT 系列采用豎直懸掛的濾筒，附著在濾筒表面的粉塵受重力作用可自動落入集灰桶。
技術與安裝參數：Technology Parameters
| 型號 | 風量 | 參考功率 | 濾筒數量 | 過濾面積 |
尺寸 |
| M3/h | Kw | 個 | m2 | mm | |
| HCD-500TFT-4 | 5000 | 5.5 | 4 | 110 | 1250*1240*2250 |
| HCD-750TFT-6 | 7500 | 7.5 | 6 | 165 | 1660*1240*2890 |
| HCD-1000TFT-8 | 10000 | 11 | 8 | 220 | 2520*1240*3580 |
| HCD-1600TFT-10 | 16000 | 15 | 12 | 330 | 3350*1240*3580 |
| HCD-2100TFT-16 | 21000 | 18.5 | 16 | 440 | 4290*1240*3580 |
| HCD-2600TFT-20 | 26000 | 30 | 20 | 550 | 5160*1240*3580 |
| HCD-3200TFT-24 | 32000 | 37 | 24 | 660 | 6020*1240*3580 |
| HCD-4000TFT-30 | 40000 | 45 | 30 | 825 | 7790*1240*3580 |
| HCD-5200TFT-40 | 52000 | 75 | 40 | 1100 | 10500*1240*3580 |
| HCD-6500TFT-50 | 65000 | 90 | 50 | 1375 | 14000*1240*3580 |
其他風量和尺寸請咨詢我公司技術人員??

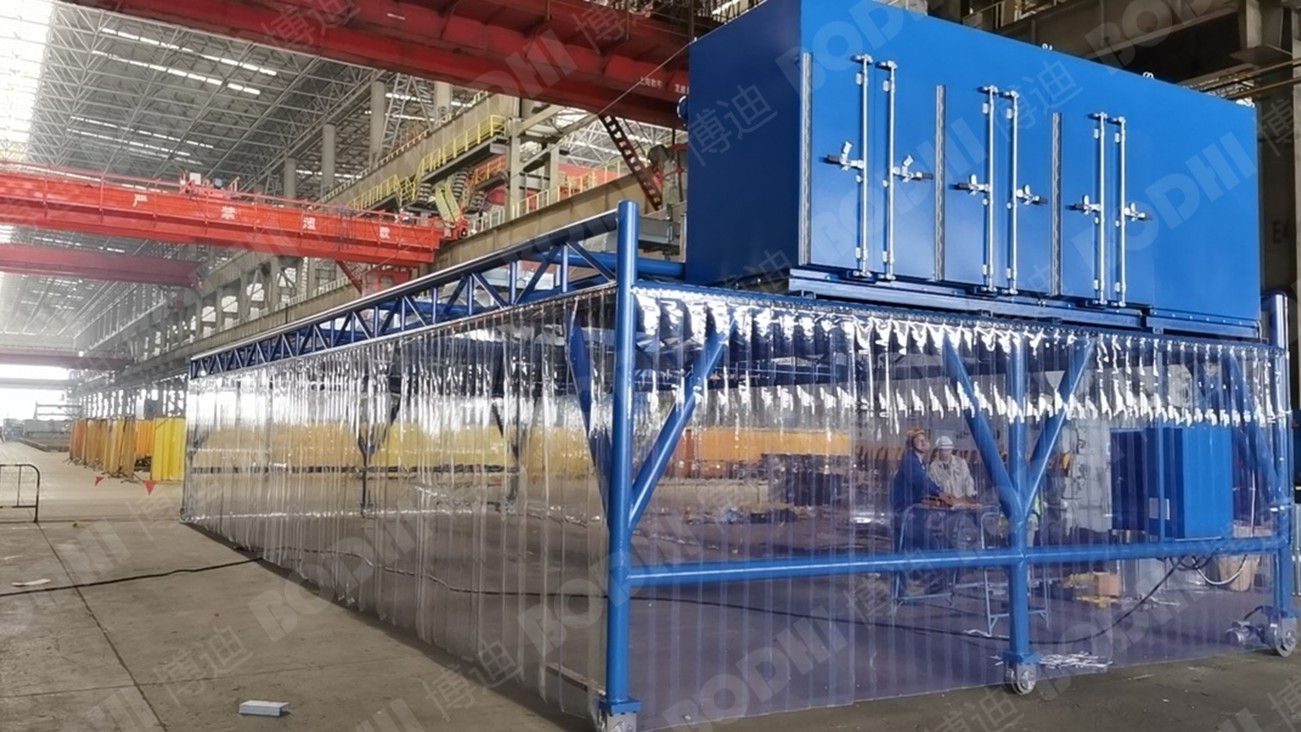

安裝案例 Installation Cases
