產品關鍵詞 Product Keyword
- 吸力強勁 下進風上排出。適用于大型機床，吸力大、噪音低、震動小。
- 安全保證 執行國標IS04706.1-2002二類電氣設計。
- 做工精良 優質合金磷化防銹,表面噴塑,風道部件杜邦特氟龍?zhí)幚怼?/li>
- 安裝方便 立地安裝。
可選配件 Available Accessories
- 壓力表 每臺立柜機可獨立安裝壓力表，用于提醒更換濾芯。
- 控制開關 可集中安裝控制開關，管理機器的開關。
- 消聲器 出風口消聲器。
- 管道附件 管道、管道接口、管道支撐等。
?
產品特性 Product Characteristics

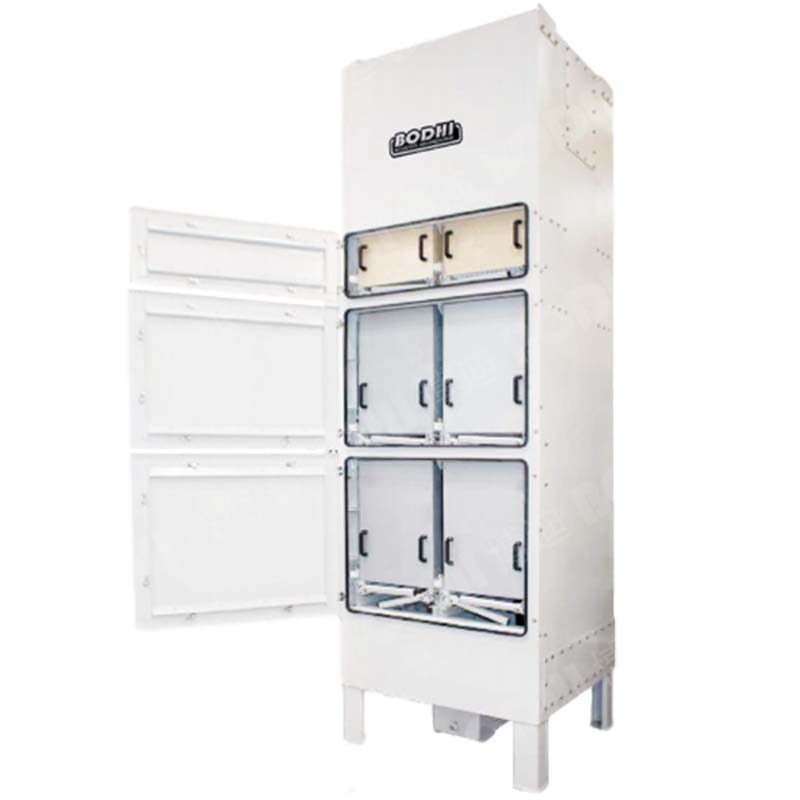

博迪 LGO 系列是一種模塊式設計針對純油收集的油霧收集器。通過自由組合不同的基本模塊，可以設計經濟有效集中收集系統，降低成本的同時，提高了過濾效率。濾芯更換簡單且不需要任何工具，縮短時間， 維護簡單方便。 采用濾芯層級，保證氣流均衡，大大的延長濾芯壽命。
- 先進的過濾設計
- 靈活性配置的模塊化設計
- 過濾器更換簡單，易清潔保養
工作原理 Working Principle

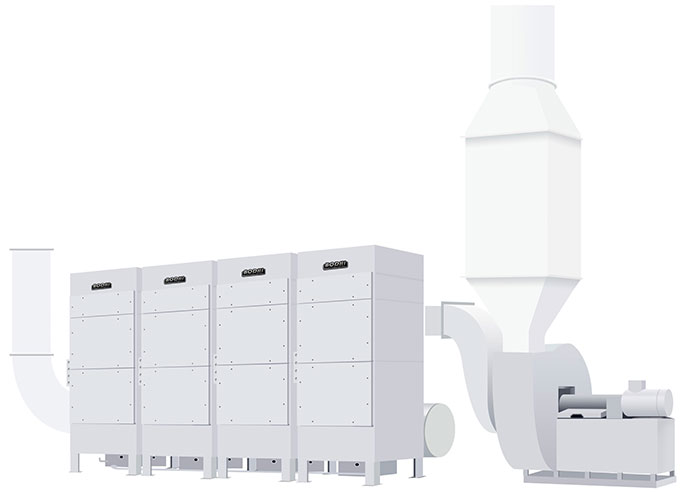

含有油霧的氣溶膠通過管道經風機負壓抽吸進入管道 , 在一定的搬運速度(15~18m/s) 進入到油霧分離設備 , 進入設備的油霧氣溶膠首先經過特殊的設備機械結構 , 將大分子的油霧顆粒截流在設備底部 , 其余的顆粒經一級不銹鋼絲網濾芯和二、三級玻璃纖維濾芯過濾 , 蕞終通過風機排出至室外。分離器底部設置儲液槽和回流泵 , 通過液位控制高位及低位 , 控制系統進行回流泵抽吸和停止工作 , 進而可使收集下來的液體回至機床或客戶指定位置 , 進而實現再回收利用。
?
產品規格 Product Specifications
| 型號 | 風量 | 電壓 | 進風?直徑 | ||||
| m3/h | cfm | kw | hp | mm | inch | ||
| HCY-600LGO | 6000 | 3530 | 5.5 | 7 | 350 | 13.8 | |
| HCY-1200LGO | 12000 | 7059 | 11 | 15 | 500 | 19.7 | |
| HCY-1800LGO | 18000 | 10588 | 15-18.5 | 20-25 | 650 | 25.6 | |
| HCY-2400LGO | 24000 | 14117 | 30 | 40 | 700 | 27.5 | |
| HCY-3000LGO | 30000 | 17647 | 37 | 50 | 800 | 31.5 | |
| HCY-3600LGO | 36000 | 21176 | 55 | 73 | 900 | 35.4 | |
| HCY-4800LGO | 48000 | 28235 | 75 | 100 | 1000 | 39.4 | |
?
| 型號 | 尺寸W | 尺寸L | 尺寸H | |||
| mm | inch | mm | inch | mm | inch | |
| HCY-600LGO | 1180 | 46.5 | 1230 | 48.5 | 2930/3960 | 115.3/155.9 |
| HCY-1200LGO | 2360 | 92.9 | 1230 | 48.5 | 2930/3960 | 115.3/155.9 |
| HCY-1800LGO | 3540 | 139.3 | 1230 | 48.5 | 2930/3960 | 115.3/155.9 |
| HCY-2400LGO | 4720 | 185.8 | 1230 | 48.5 | 2930/3960 | 115.3/155.9 |
| HCY-3000LGO | 5900 | 232.2 | 1230 | 48.5 | 2930/3960 | 115.3/155.9 |
| HCY-3600LGO | 7080 | 278.7 | 1230 | 48.5 | 2930/3960 | 115.3/155.9 |
| HCY-4800LGO | 9440 | 371.6 | 1230 | 48.5 | 2930/3960 | 115.3/155.9 |
